Ⅰ. Mikrohullámú érzékelés
Az 5,8G mikrohullámú radarérzékelés és egyéb érzékelő technológiák egy speciális távolság/elmozdulás mérési módszer, amely képes megoldani a rövid hatótávolságú célpontok mérési problémáját, ezért ezeket rövid hatótávolságú radaroknak is nevezik. Katonai területről polgári területre bővült és alkalmazták helyzetmérésben, karakterfelismerésben, sebességmérésben, környezetfigyelésben, elmozdulásfigyelésben stb.
A többi érzékelőtechnológiához képest az 5,8G radarérzékelő technológia egyedülálló előnyökkel rendelkezik, mint például az érintésmentesség, valamint az esővel, köddel és porral szembeni ellenállás, és fokozatosan fontos érzékelési módszerré vált a rövid hatótávolságú céleltolódásmérés területén.

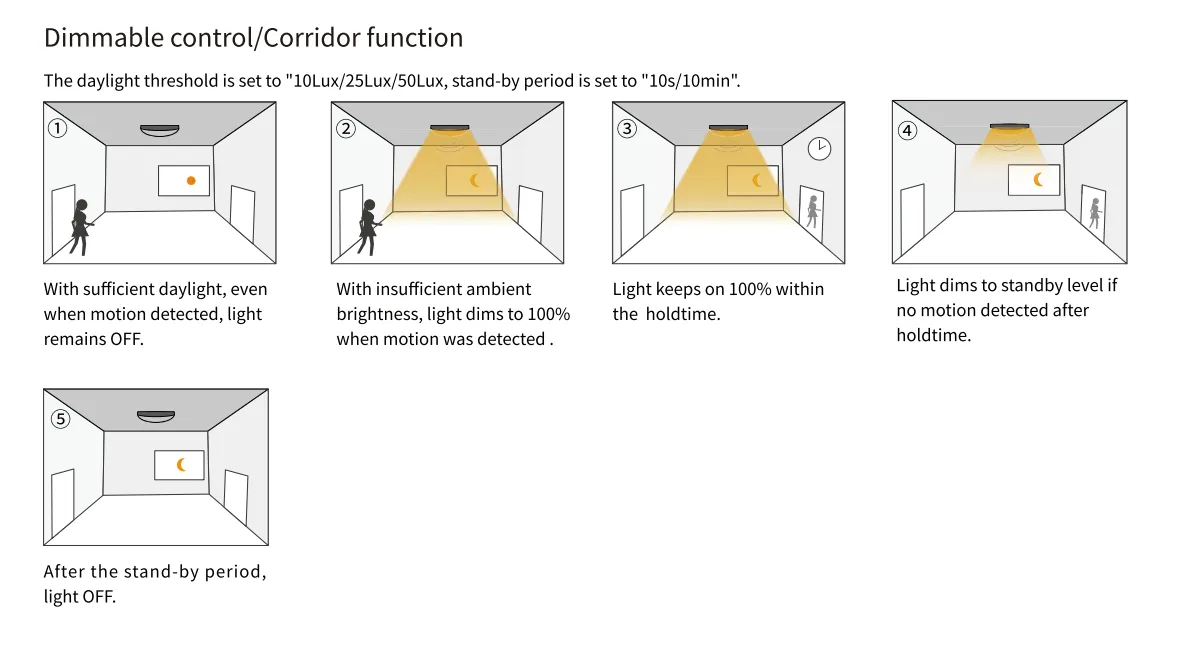

Széles körben használják olyan termékekben, mint az indukciós világítás, a biztonság, a háztartási kisgépek, az okosotthonok, az automatikus ajtóvezérlő kapcsolók, az üdvözlő eszközök, valamint olyan helyeken, mint például garázsok, folyosók, lépcsők, udvarok, erkélyek és WC-k, amelyek automatikus érzékelést igényelnek. ellenőrzés.
Az infravörös érzékelő modulokhoz képest az érzékelési távolság nagyobb, a szög szélesebb, nincs holt zóna, és a lencse és a lencse öregedési problémáit nem befolyásolja a hőmérséklet, a páratartalom, a légáramlás, a por, a zaj, a fényerő stb. erős interferenciagátló képességgel rendelkezik, és áthatol az akrilon, üvegen és vékony, nem fémes anyagokon. A több digitális szűrőalgoritmusba ágyazott fedélzeti MCU nagyobb interferencia elleni védelemmel rendelkezik.
Mivel a chip integrált 5,8G mikrohullámú áramkörrel, köztes frekvenciaerősítő áramkörrel és jelfeldolgozó MCU-val rendelkezik, kevés a perifériaelem, magas az integráció és a jó gyártási konzisztencia, ami nagymértékben csökkenti a teljes méretet, miközben biztosítja az érzékelő teljesítményét.
A mikrohullámú radarszenzorok különféle forgatókönyvekben használhatók emberi test jelenlétének vagy mobil célpont érzékelésére, beleértve az okosotthont, a dolgok internetét és az intelligens világítást, különösen a háztartási készülékek és fürdőszobák piacán, felhasználhatók a képernyő felébresztésére. felfelé és gesztusvezérlési funkciókat, és széles körben használják magas költségű teljesítménye miatt.
A radar érzékelési távolsága MCU-n keresztül konfigurálható, maximális érzékelési távolsága pedig akár 12 méter is lehet. A tényleges érzékelési távolság az igényeknek megfelelően rugalmasan állítható.
Ⅱ. A PIR alapelve
1. PIR piroelektromos infravörös érzékelő: PIR (Passive Infra-Rey) néven említik
Összetétel: főként házból (Fresnel lencse) + piroelektromos szonda (szűrő + piroelektromos elem PZT + térhatású cső FET) + jelerősítő feldolgozó egységből áll.
2. Működési elv: Az emberi test körülbelül 10 μm-es infravörös sugarakat bocsát ki 37 fokos hőmérsékleten, amelyet a Fresnel szűrő fokoz, és az infravörös érzékelő forrásra koncentrál. Az infravörös érzékelő források általában piroelektromos elemeket használnak. Az emberi infravörös sugárzás hőmérséklet-változásának vételekor ez az elem elveszíti töltésegyensúlyát, és töltést enged kifelé. A következő áramkör az észlelés és feldolgozás után riasztási jelet generálhat.
Ez a szonda az emberi sugárzás kimutatására szolgál.
Ezért a piroelektromos elemnek nagyon érzékenynek kell lennie a körülbelül 10 μm hullámhosszú infravörös sugárzásra. Annak érdekében, hogy csak az infravörös sugárzásra legyen érzékeny, sugárzási felületét általában speciális Fresnel szűrővel borítják, így a környezet interferenciája jelentősen kontrollált.
3. A Fresnel lencséknek két formája van: fénytörő és fényvisszaverő.
Feladata a piroelektromos infravörös jel szűrése és fókuszálása, megtörése (visszaverése) a PIR-en; a második az érzékelési terület felosztása több világos és sötét területre, hogy az érzékelési területre belépő mozgó tárgyak hőmérsékletváltozás formájában változó piroelektromos infravörös jelet generáljanak a PIR-en, így a PIR változó elektromosságot generáljon. jel.
Passzív infravörös szonda, melynek érzékelője két sorba vagy párhuzamosan kapcsolt piroelektromos elemet tartalmaz.
Ráadásul a két elektróda polarizációs iránya éppen ellentétes, és a háttérsugárzás közel azonos hatást gyakorol a két piroelektromos elemre, így a piroelektromos hatások kioltják egymást, így a detektornak nincs jelkimenete. Ha egy személy behatol az érzékelési területre és vízszintesen mozog, az emberi test infravörös sugárzását a tükör egy része fókuszálja, és a piroelektromos elem veszi. A két piroelektromos elem által felvett hő azonban eltérő, és a piroelektromosság is eltérő, amit nem lehet ellensúlyozni, és a jelfeldolgozás után riasztás keletkezik; ha sugárirányban mozog, sokkal gyengébb lesz az észlelési képessége.
